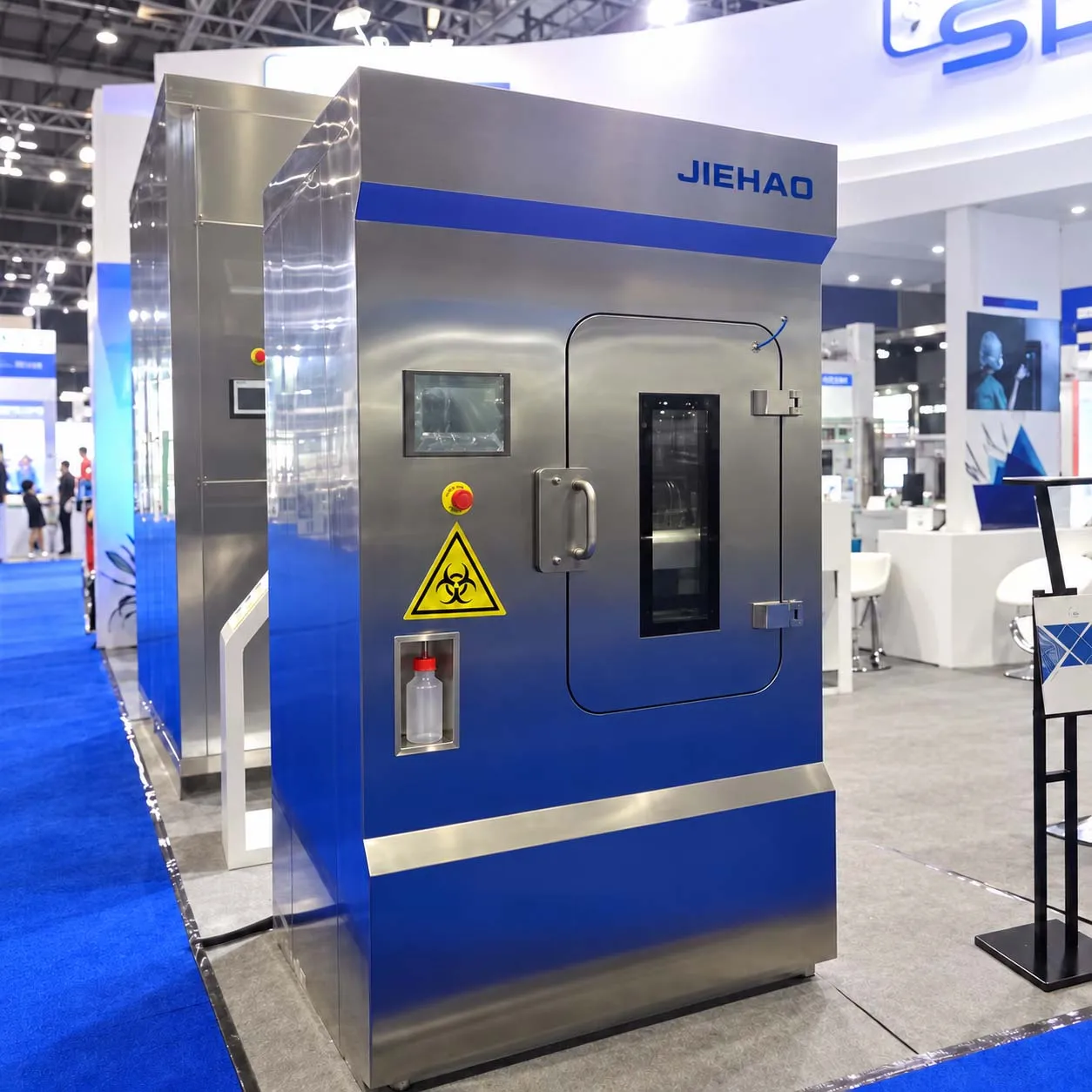

Герметичная камера из нержавеющей стали для биологической безопасности

Герметичная камера из нержавеющей стали может использоваться в составе лабораторных систем, где важно контролировать утечки воздуха, обеспечивать обработку поверхностей и согласовывать работу оборудования с инженерными системами объекта. При выборе такой камеры необходимо учитывать не только материал корпуса, но и конструкцию дверей, уплотнений, технологических вводов, соединений и предусмотренные методы проверки герметичности.

Для лабораторий BSL-3 и BSL-4 требования к оборудованию и помещениям определяются проектной документацией, оценкой рисков, применимыми нормами и назначением конкретной зоны. Поэтому характеристики камеры следует согласовывать с проектировщиками и ответственными специалистами объекта.

Выбор нержавеющей стали

Для изготовления камеры могут рассматриваться различные марки нержавеющей стали, включая AISI 304 и AISI 316L. Выбор зависит от условий эксплуатации: применяемых чистящих и дезинфицирующих средств, влажности, температуры, вероятности образования конденсата, требований к поверхности и способа обработки сварных швов.

Если для обеззараживания используется VHP — парообразная перекись водорода, — совместимость материалов необходимо оценивать для заданного цикла. На неё влияют концентрация, температура, влажность, длительность воздействия и возможная конденсация. Поэтому для камеры, оборудования и внутренних компонентов важно учитывать не только химическое название вещества, но и фактические параметры процесса.

Где необходимо контролировать герметичность

На герметичность камеры влияют не только стенки корпуса. При проектировании и изготовлении обычно рассматривают весь контур оболочки, включая:

• дверной проём и уплотнение;
• сварные соединения и разъёмные стыки;
• кабельные и трубные вводы;
• фланцевые и другие технологические соединения;
• места подключения вентиляции и оборудования.

Конструкция этих элементов должна соответствовать заданным условиям эксплуатации и требованиям проекта. Материал уплотнений, геометрия соединений и способ монтажа подбираются с учётом давления, температуры, чистящих средств и возможной обработки VHP.

Как задаются требования к герметичности

Требования к герметичности целесообразно определять до изготовления камеры. В технической спецификации следует указать назначение камеры, рабочие условия, требуемый критерий герметичности и метод испытания.

Для классификации и проверки герметичности ограждающих камер применяются профильные документы, например ISO 10648-2. Руководство VDI 2083 Blatt 19 также рассматривает классификацию, планирование и испытание герметичности контейнментов. Применимость конкретного документа, редакцию и метод проверки необходимо подтвердить для проекта.

Метод испытания выбирают в соответствии с конструкцией камеры и заданным критерием. Например, испытание по изменению давления и испытание с использованием трассирующего газа основаны на разных принципах. Результаты разных методов нельзя напрямую сравнивать без указания процедуры, условий и единиц измерения.

В отчёте об испытании следует описать проверяемую конфигурацию, метод, условия проведения, приборы и полученный результат. Это позволяет понять, что именно было проверено и как результат соотносится с требованиями проекта.

Интеграция камеры с инженерными системами

Герметичная камера может быть частью более широкой инженерной системы. В зависимости от проекта рассматриваются её соединение с вентиляцией, системой контроля давления, оборудованием для VHP-деконтаминации, блокировками и системой управления.

Состав интеграции определяется назначением объекта и проектными решениями. Например, до поставки следует согласовать расположение и размеры интерфейсов, параметры подключаемого оборудования, последовательность сигналов и ответственность за монтаж и проверку системы на объекте.

При работе в лаборатории герметичность камеры не заменяет остальные меры биологической безопасности. Воздухообмен, направление воздушных потоков, фильтрация вытяжного воздуха, контроль доступа и эксплуатационные процедуры относятся к общей системе объекта и должны оцениваться вместе с камерой.

Что уточнить перед выбором камеры

Перед подготовкой технического задания рекомендуется согласовать:

• назначение камеры и её место в технологическом процессе;
• требуемые размеры и расположение дверей;
• материалы корпуса и уплотнений;
• состав технологических вводов и подключений;
• рабочие параметры и применяемые средства обработки;
• требуемый критерий герметичности и метод испытания;
• состав интеграции с вентиляцией, VHP и системой управления;
• комплект документации и порядок приёмки.

JIEHAO разрабатывает оборудование для лабораторных систем биологической безопасности. Конфигурацию герметичной камеры, материалы, интерфейсы и объём интеграции следует определять по требованиям конкретного проекта.
