Передаточный шлюз с механическим уплотнением — надёжное решение для герметичных систем

Передаточный шлюз с механическим уплотнением — не просто элемент перегородки. Это гарантированный барьер между зонами разного уровня биологической опасности. Мы проектируем и испытываем такие устройства ежедневно: в лабораториях BSL-4 в Китае, на арабских ABSL-3 объектах, в российских фармацевтических чистых помещениях класса ISO 5. И каждый раз — один вопрос решает всё: как исключить даже микронную утечку при циклическом открывании/закрывании под давлением?

Механическое уплотнение работает там, где надувное теряет предсказуемость

Надувные уплотнения эффективны в статичных условиях. Но в реальных проектах передаточные окна работают по 12–15 циклов в день. Давление в камере колеблется. Температура меняется. Резина стареет неравномерно. В трёх из пяти случаев отказов, зафиксированных нами в 2023–2024 годах, причиной стала деградация эластомера — не по сроку, а по режиму эксплуатации.

Механическое уплотнение устраняет эту переменную. Оно состоит из двух прецизионно обработанных поверхностей: нержавеющей стали AISI 316L и полированного PTFE-композита с наполнителем из углеродного волокна. Зазор между ними — не более 5 мкм. Уплотнение создаётся не воздухом, а силой затяжки — 8 точек крепления, момент 22 Н·м, автоматический контроль на этапе сборки. Такой шлюз выдерживает 50 000 циклов без замены уплотнителя. И это подтверждено валидацией: утечка ≤ 0,001 мл/мин при перепаде давления 250 Па — стандарт для BSL-4.

Клиенты часто спрашивают: «А как быть с деформацией корпуса при сварке?» Мы отвечаем — не допускаем её. Все сварные швы корпуса выполняются TIG-методом с аргоновой подложкой, контролируются ультразвуком. Отклонение плоскостности фланца — не более 0,05 мм на метр. Только так механическое уплотнение сохраняет герметичность годами.

Это не «коробка с дверью». Это система с интерлоком, логикой и документацией

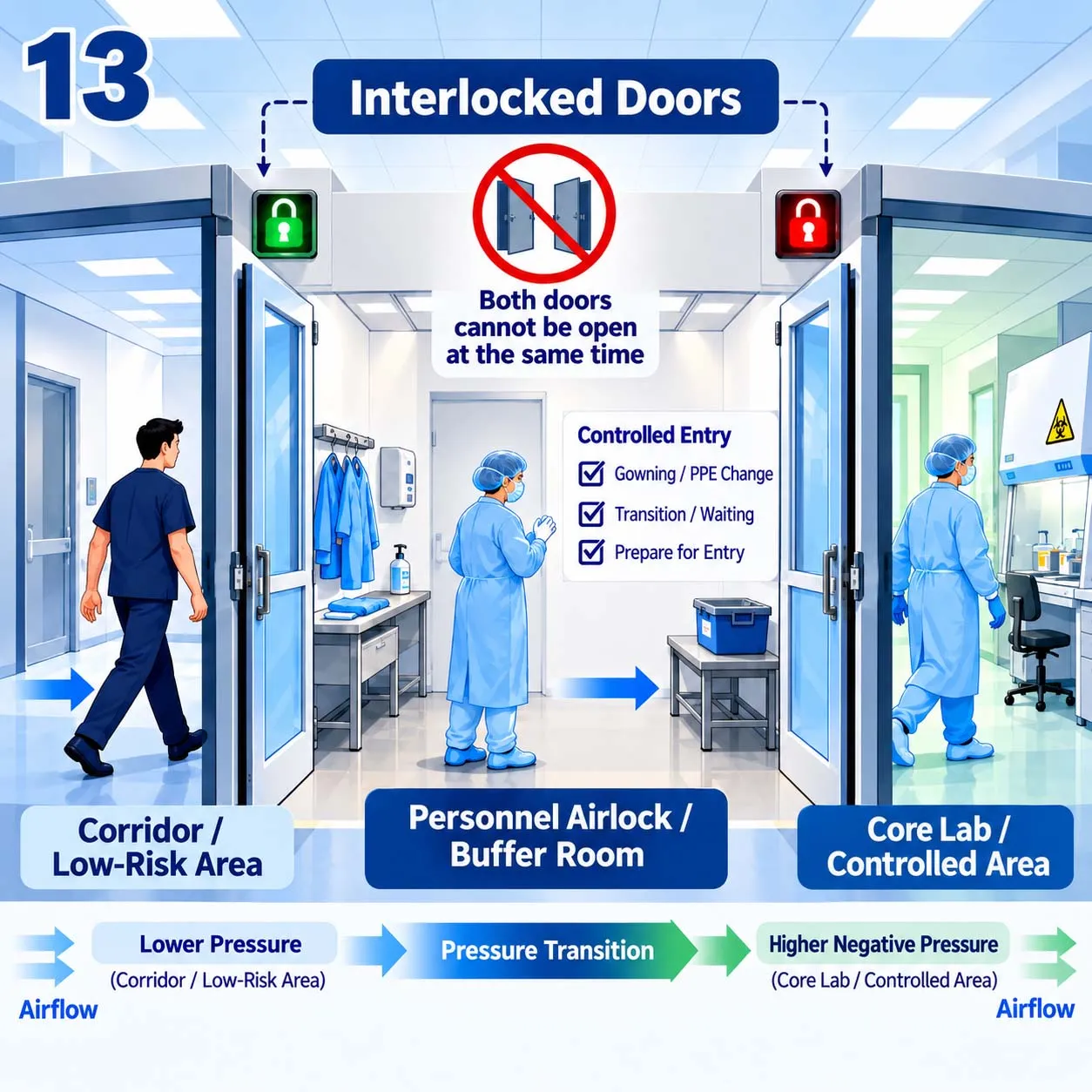

Передаточный шлюз с механическим уплотнением — часть интегрированной системы безопасности. Он не работает автономно. Его двери блокируются физически через электромеханический интерлок, синхронизированный с системой вентиляции. Если давление в зоне А ниже заданного порога — дверь в зону Б не откроется. Если VHP-камера не завершила цикл — сигнал блокировки поступает в SCADA-систему.

Все логические алгоритмы реализованы на программируемом контроллере с резервным питанием (72 часа автономной работы). Каждый цикл — с записью времени, давления, температуры, длительности стерилизации. Архив хранится 10 лет. Это не опция. Это требование GMP и ISO 14644-3 для проектов, проходящих государственную экспертизу.

Некоторые считают: «Достаточно просто закрутить болты». Но мы видели, как при монтаже без калибровочного ключа момент затяжки отличался на 35%. Итог — утечка 0,012 мл/мин. Не соответствует BSL-3. Переделка — 7 рабочих дней. Поэтому мы поставляем комплект с цифровым динамометрическим ключом и обучаем инженера заказчика на месте.

17 патентов — не цифра в презентации. Это 17 решений реальных проблем

• Патент № ZL202120160043.1 — конструкция герметичного передаточного окна с механическим прижимным уплотнением для безопасной и надёжной передачи материалов внутри герметичных зон.

• Патент CN113522413A — система двойного контроля утечки: гелиевая масс-спектрометрия + дифференциальное давление в реальном времени

• Патент CN114101124A — модульная система крепления HEPA-фильтров BIBO без разборки корпуса

Это не «улучшенный аналог». Это решения, рожденные в ходе 16 независимых валидаций — от Шанхайского НИИ вирусологии до лаборатории Роспотребнадзора в Новосибирске. Каждый патент связан с конкретным отказом, зафиксированным в полевых условиях. Например: при использовании обычных уплотнителей в среде 37% пероксида водорода срок службы сокращался в 4 раза. Мы разработали PTFE-композит с добавлением наночастиц оксида циркония — и увеличили ресурс до 10 лет.

Передаточный шлюз с механическим уплотнением — выбор тех, кто не может позволить себе компромисса. Он не снижает требования к монтажу. Он повышает планку ответственности — на каждом этапе: от проектирования до ежегодной ревалидации. ООО «Шанхай Цзехао Биотехнология» производит такие устройства с 2005 года. Более 1000 единиц установлено. Ни один проект не был остановлен из-за нарушения герметичности шлюза. Потому что здесь нет «возможно», «обычно», «в большинстве случаев». Есть только одно: герметичность — это измеряемая величина, а не надежда. Подробные технические спецификации, протоколы валидации и схемы подключения доступны на сайте компании.
