Биобезопасный Dunk Tank: принцип работы и применение в лабораториях BSL-3/BSL-4
2026-09-25
Передача материалов является одним из наиболее важных участков в лабораториях с высоким уровнем биологической защиты. Образцы, инструменты, контейнеры и другое лабораторное имущество могут перемещаться между зонами с различным уровнем биологического риска, а любое отверстие в герметичном контуре потенциально может стать путем распространения загрязнения.
Биобезопасный погружной шлюз Dunk Tank — одно из инженерных решений для организации такой передачи. В отличие от обычного передаточного бокса, где материалы перемещаются через закрытую воздушную камеру, Dunk Tank использует погружение в жидкий дезинфицирующий раствор.
Совместимые с жидкой обработкой материалы погружаются в утвержденный для проекта дезинфицирующий раствор на установленное и валидированное время, после чего могут быть извлечены с противоположной стороны герметичной границы.
Что такое биобезопасный погружной шлюз Dunk Tank?

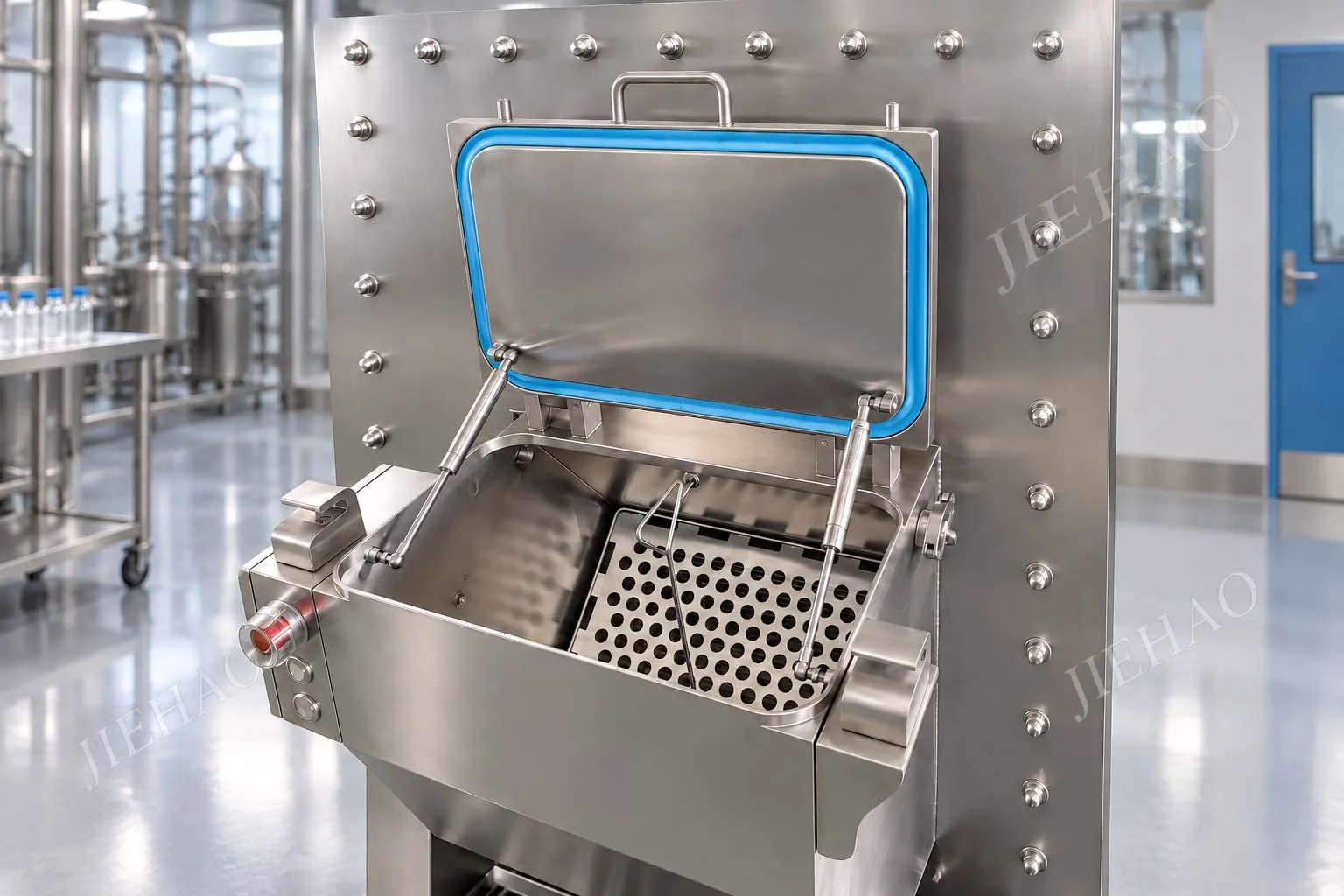

Биобезопасный Dunk Tank — это интегрированная в герметичную границу система передачи материалов методом жидкостного погружения. Она позволяет перемещать совместимые материалы между двумя зонами, одновременно обрабатывая их наружные поверхности дезинфицирующим раствором.

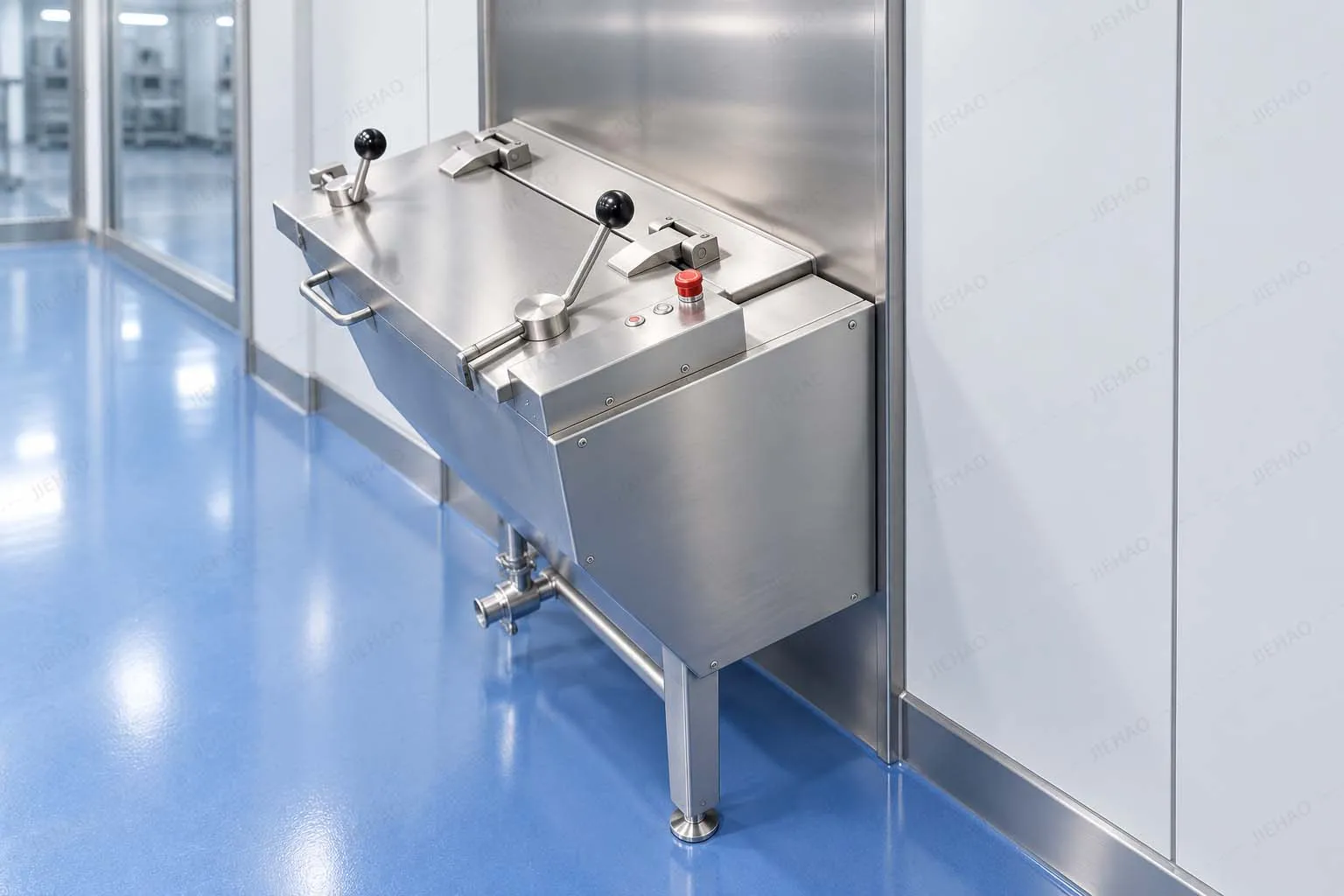

Обычно оборудование устанавливается непосредственно в стене герметичной зоны или рядом с ней. Одна сторона обслуживает зону более высокого риска, а другая — принимающую сторону. Погружная камера становится частью контролируемого маршрута передачи материалов.
Типичная система Dunk Tank может включать:
- герметичную погружную камеру из нержавеющей стали;
- корзину для передачи материалов;
- механический или пневматический механизм подъема корзины;
- контроль уровня жидкости;
- патрубки заполнения и слива дезинфицирующего раствора;
- защиту от перелива;
- доступ с двух сторон;
- блокировку дверей или крышек при необходимости;
- таймер времени погружения;
- PLC и HMI по требованию проекта;
- герметичный интерфейс между оборудованием и стеной;
- устройство удержания плавающих предметов под уровнем жидкости.
Как работает биобезопасный Dunk Tank?
Основной принцип работы достаточно прост:
Вместо прямого перемещения предмета через воздушный проем его наружные поверхности, требующие обработки, контактируют с валидированным дезинфицирующим раствором до завершения передачи.
Подготовка материала
Сначала необходимо убедиться, что материал подходит для полного погружения. В соответствии с лабораторной СОП образцы могут помещаться в герметичные первичные контейнеры и дополнительную влагонепроницаемую упаковку.
Загрузка

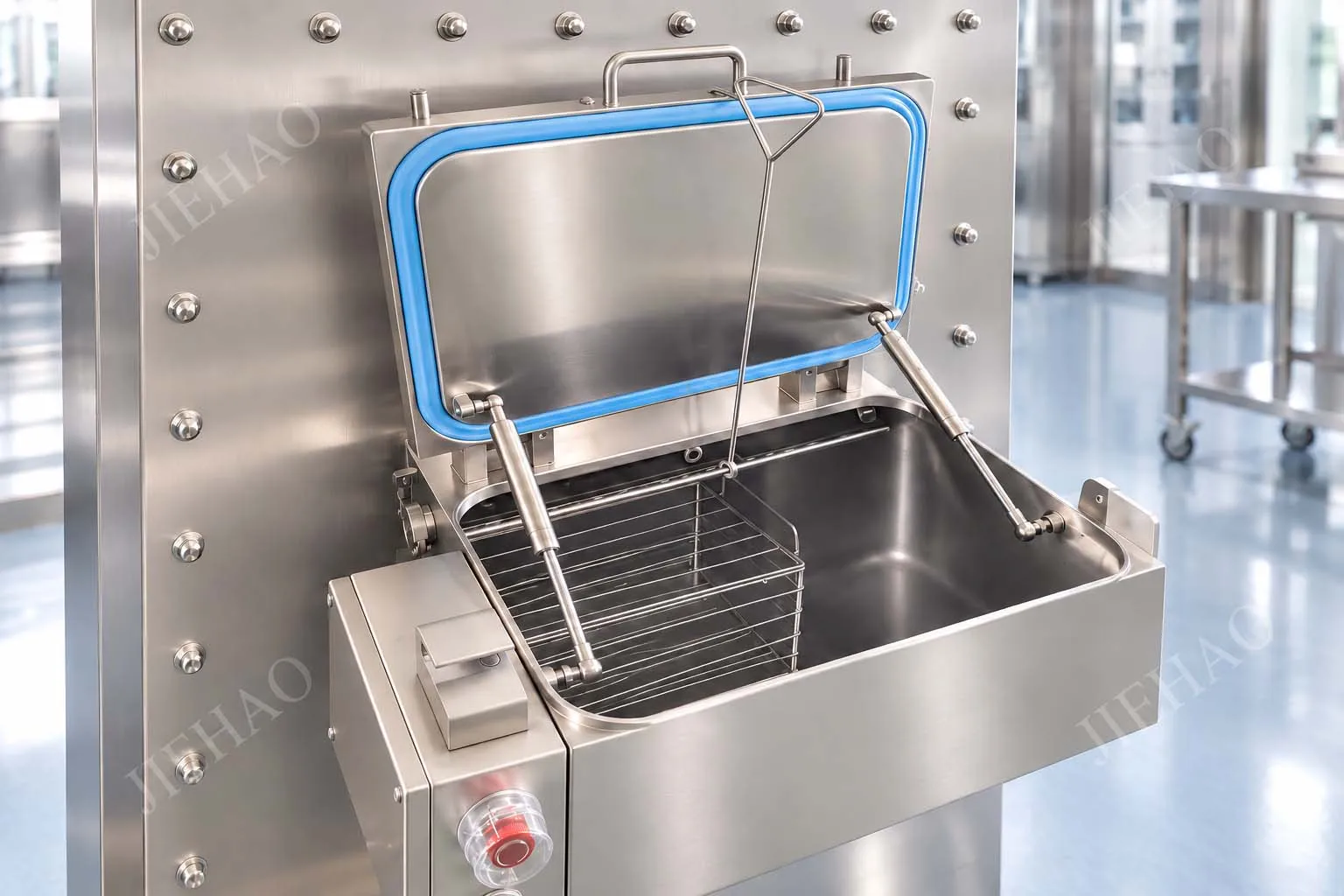

Подготовленный материал помещается в передаточную корзину. После этого сторона загрузки закрывается. При наличии системы блокировки противоположная сторона остается заблокированной в течение загрузки и погружения.
Полное погружение
Корзина опускается в дезинфицирующий раствор. Все поверхности, требующие обработки, должны получить необходимый контакт с жидкостью. При разработке процесса следует учитывать плавающие предметы, воздушные карманы и труднодоступные поверхности.
Валидированное время экспозиции
Материал остается погруженным в течение установленного времени контакта. Универсального времени погружения для всех проектов не существует. Оно зависит от типа и концентрации дезинфицирующего средства, целевого микроорганизма, температуры, органической нагрузки, материала и результатов валидации.
Подъем корзины и стекание раствора
После завершения экспозиции корзина поднимается. При необходимости процесс предусматривает дополнительное время для стекания раствора, чтобы уменьшить перенос дезинфицирующей жидкости в принимающую зону.
Контролируемое извлечение
После выполнения всех заданных условий принимающая сторона разблокируется в соответствии с логикой управления. Материал извлекается, после чего система возвращается в исходное состояние.
Зачем использовать жидкостный барьер?
Основное преимущество Dunk Tank заключается в непосредственном контакте жидкого дезинфицирующего раствора с наружными поверхностями совместимых материалов.
Такой способ может быть полезен, если:
- материал допускает полное погружение;
- дезинфицирующее средство химически совместимо с материалом;
- целью является обеззараживание наружной поверхности;
- можно установить и валидировать время контакта;
- необходим контролируемый маршрут через герметичную границу;
- паровая обработка неприемлема для конкретного материала.
В лабораториях высокого уровня биологической защиты Dunk Tank следует рассматривать как инженерный элемент системы герметизации, а не просто как емкость из нержавеющей стали с дезинфицирующим раствором.
Когда следует использовать биобезопасный Dunk Tank?
1. Когда материалы совместимы с полным погружением
К подходящим объектам могут относиться:
- герметичные контейнеры с образцами;
- инструменты из нержавеющей стали;
- химически стойкие контейнеры;
- жесткие непористые компоненты;
- герметично упакованные предметы;
- отдельные лабораторные принадлежности;
- совместимые контейнеры для отходов.
Одного только подходящего размера недостаточно. Необходимо оценивать весь процесс передачи материала.
2. Когда требуется химическая обработка наружной поверхности
Dunk Tank особенно полезен, когда необходимо обеззаразить наружную поверхность герметичного контейнера или его упаковки до пересечения герметичной границы.
3. Когда тепловая обработка нежелательна
Некоторые материалы не выдерживают температуру, пар или давление автоклава. Для химически совместимых предметов жидкостное обеззараживание может стать альтернативным маршрутом передачи.
Однако сама по себе термочувствительность материала еще не означает, что Dunk Tank является оптимальным выбором.
4. Когда требуется контролируемый интерфейс высокой герметичности
В зависимости от оценки рисков Dunk Tank может применяться в:
- лабораториях BSL-3 и BSL-4;
- высокозащищенных объектах ABSL;
- микробиологических лабораториях высокого риска;
- центрах разработки и производства вакцин;
- отдельных фармацевтических высокогерметичных зонах;
- изоляторных системах.
Когда Dunk Tank использовать не рекомендуется?
Электронное оборудование, не рассчитанное на погружение
Обычное электронное оборудование не следует погружать в жидкость, если оно специально не разработано и не валидировано для такого процесса. В подобных случаях может быть более подходящей камера VHP или другой метод.
Пористые и впитывающие материалы
Материалы, впитывающие дезинфицирующий раствор, могут быть сложны для последующего удаления жидкости, промывки и безопасного обращения.
Материалы с химической несовместимостью
Некоторые дезинфицирующие средства способны вызывать коррозию металлов, повреждение покрытий, старение уплотнений, набухание полимеров или образование нежелательных остатков.
Изделия со скрытыми поверхностями и воздушными карманами
Если раствор не может контактировать со всеми поверхностями, требующими обработки, погружение не обязательно обеспечит требуемый результат.
Материалы, для которых требуется другая валидированная стерилизация
Dunk Tank не следует автоматически считать стерилизатором. Если требуется подтвержденный процесс стерилизации, может понадобиться автоклав, VHP или другая валидированная технология.
Dunk Tank и герметичный передаточный бокс: в чем разница?
| Параметр | Dunk Tank | Герметичный передаточный бокс |
|---|---|---|
| Среда передачи | Жидкий дезинфицирующий раствор | Герметичная камера |
| Обеззараживание | Прямое жидкостное погружение | Не всегда встроено |
| Материалы | Совместимые с погружением | Более широкий диапазон |
| Принцип барьера | Жидкостный интерфейс | Герметичная камера + блокировка дверей |
| Контакт с жидкостью | Да | Не обязательно |
Dunk Tank или VHP-передаточный шлюз?
| Параметр | Dunk Tank | VHP Pass Box |
|---|---|---|
| Средство | Жидкий дезинфектант | Пары H2O2 |
| Метод обработки | Полное погружение | Воздействие паров |
| Смачивание материала | Да | Нет жидкостного погружения |
| Главное ограничение | Химическая и материальная совместимость | Совместимость с VHP и валидация цикла |
Почему выбор дезинфицирующего раствора имеет значение?
Конструкция Dunk Tank должна рассматриваться вместе с процессом дезинфекции. Выбранный раствор должен обеспечивать требуемую антимикробную эффективность и одновременно быть совместимым с оборудованием, упаковкой и передаваемыми материалами.
| Параметр | Почему это важно |
|---|---|
| Тип дезинфектанта | Определяет спектр действия и совместимость материалов. |
| Концентрация | Влияет на эффективность и воспроизводимость. |
| Время контакта | Должно соответствовать валидированному результату обработки. |
| Уровень жидкости | Обеспечивает полное погружение требуемых поверхностей. |
| Совместимость материалов | Предотвращает повреждение упаковки, оборудования и уплотнений. |
| Периодичность замены | Помогает поддерживать процесс в валидированном диапазоне. |
Почему уровень жидкости особенно важен?
В некоторых конструкциях Dunk Tank уровень раствора является не только технологическим параметром, но и частью концепции герметичной границы.
Если уровень становится ниже заданного минимума, полное погружение может быть нарушено, а расчетный принцип передачи перестает выполняться.
Поэтому система может включать:
- датчик минимального уровня;
- сигнализацию низкого уровня;
- автоматическое заполнение;
- защиту от перелива;
- визуальную индикацию;
- запрет запуска цикла при аварийном состоянии.
Основные инженерные параметры Dunk Tank
Необходимо определить точное место установки оборудования и способ герметизации соединения между корпусом, стеной и строительными конструкциями.
Нержавеющая сталь 304 или 316L выбирается в соответствии с требованиями проекта, химической совместимостью и стандартами объекта.
Размеры должны определяться реальными габаритами, массой и частотой передачи материалов.
Может применяться механическая, пневматическая или другая проектная система подъема.
При необходимости система управления должна предотвращать одновременное неконтролируемое открытие с обеих сторон.
Следует заранее предусмотреть заполнение, слив, перелив, замену раствора, очистку и сервисный доступ.
Особое замечание для проектов BSL-3
Dunk Tank не следует считать обязательным оборудованием для каждой лаборатории BSL-3. Современный подход к биологической безопасности основывается на оценке рисков, а система передачи должна выбираться с учетом биологической опасности, планировки, маршрута материалов, процесса обеззараживания и эксплуатационных требований.
Какие данные нужны для подбора Dunk Tank?
Перед запросом коммерческого предложения рекомендуется определить:
- тип объекта и уровень биологической защиты;
- направление передачи материалов;
- описание передаваемых материалов;
- максимальные размеры загрузки;
- максимальную массу;
- тип утвержденного дезинфицирующего раствора;
- требуемое время контакта;
- тип и толщину стены;
- отношение давления между помещениями;
- требуемую марку нержавеющей стали;
- тип механизма подъема;
- требования к управлению и блокировкам;
- условия слива и инженерные коммуникации;
- применимые стандарты проекта;
- требования FAT, SAT и к валидационной документации.
Решения JIEHAO для высокогерметичных лабораторий
JIEHAO разрабатывает оборудование для контролируемой передачи материалов, биодеконтаминации и обеспечения герметичности лабораторий, включая:
- химические погружные шлюзы Dunk Tank;
- герметичные передаточные боксы;
- передаточные камеры VHP;
- камеры VHP для защитных шлемов и капюшонов;
- мобильные генераторы VHP;
- герметичные двери;
- герметичные вентиляционные клапаны;
- HEPA и BIBO системы;
- системы деконтаминации персонала.
JIEHAO также имеет китайский патент, относящийся к технологии биобезопасного лабораторного Dunk Tank — ZL201922254760.6.
Часто задаваемые вопросы
1. Для чего используется биобезопасный Dunk Tank?
Он используется для передачи совместимых материалов через герметичную границу с одновременной обработкой требуемых наружных поверхностей валидированным жидким дезинфицирующим раствором.
2. Нужен ли Dunk Tank в каждой лаборатории BSL-3 или BSL-4?
Нет. Система передачи выбирается на основании оценки рисков, маршрута материалов, биологической опасности, конструкции объекта и требуемого метода обеззараживания.
3. Сколько времени материал должен находиться в растворе?
Универсального времени нет. Оно определяется типом дезинфицирующего средства, концентрацией, целевым микроорганизмом, температурой, условиями загрязнения и результатами валидации.
4. Можно ли передавать электронику через Dunk Tank?
Только если оборудование специально рассчитано и валидировано для полного жидкостного погружения. Для обычной электроники чаще требуется другой метод.
5. Чем Dunk Tank отличается от VHP Pass Box?
Dunk Tank использует непосредственное жидкостное погружение, а VHP Pass Box — пары перекиси водорода внутри герметичной камеры. Выбор зависит от материала, химической совместимости и требуемого процесса обеззараживания.
6. Какие данные необходимо предоставить для расчета Dunk Tank?
Требуются сведения об уровне биологической защиты, стене, размерах и массе загрузки, дезинфицирующем растворе, времени погружения, материале исполнения, механизме подъема, автоматике, коммуникациях и требованиях к FAT/SAT и валидации.
Заключение
Биобезопасный Dunk Tank — это не просто емкость с дезинфицирующим раствором. В правильно спроектированной высокогерметичной лаборатории он является частью общей стратегии передачи материалов и обеспечения биологической защиты.
Для одних маршрутов материалов Dunk Tank является эффективным и практичным решением. Для других более подходящими могут быть герметичный передаточный бокс, VHP Pass Box, автоклав или другой валидированный способ.
Поэтому оборудование следует выбирать исходя из фактической оценки риска передачи материалов, а не только из обозначения BSL-3 или BSL-4.
